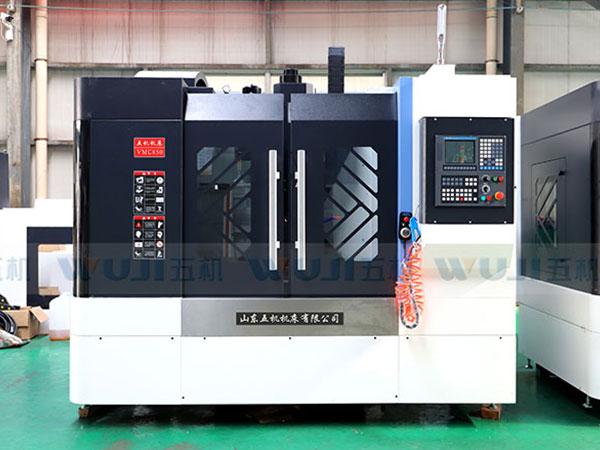

VMC850加工中心輔助部件是機床完成其功能的重要組成部分 , 對運動部件起著保護作用 , 對加工中心運動部件的使用壽命起著關鍵作用 。下面以機床制冷系統 、氣動系統 、切屑冷卻系統 、潤滑系統和機床防護等輔助部件的功能分析其工作原理：
一、軸冷卻系統VMC850加工中心主軸冷卻系統是油冷卻機輸 出具有壓力的液壓油 , 輸送到主軸組 , 從而實現主軸內冷功能。主軸冷卻系統液壓油可循環使用。
二、氣動系統主要用于主軸中心吹氣 、主軸前端密封吹氣和光柵尺吹氣等 , 從而保護這些機構不受灰塵干擾 , 可用于冷卻工件 。在氣動系統中 , 利用電磁閥來控制氣體的通 、 斷 , 利用減壓閥使氣體達到所需要的壓力數值。
三、外冷系統用于加工中冷卻工件及刀具 。另外 , 機床加工中產生的鐵屑可進入床身前端的鏈?zhǔn)脚判计髦?, 由鏈?zhǔn)脚判计髋湃虢有架?。
四、潤滑系統VMC850加工中心為三個坐標軸承 、 滾珠絲杠絲母 、直線導軌滑塊等部位潤滑均采用。在本潤滑系統中 , 由潤滑泵打出具有壓力和流量的潤滑油 , 通過分油器輸送到機床立柱 、 床身 、 滑座 、 工作臺等部位 。此潤滑泵的供油時間可以調節 ,從而實現間歇性的滴油潤滑 。
五、VMC850加工中心為了防止鐵屑和冷卻液飛濺到機床直線導軌和絲杠上 , 影響零件使用壽命 。因此 , 機床的床身 、 滑座 、 立柱的直線導軌采用簡易防護拉板 , 防護拉板主體材料采用 , 分為多節結構 , 具有外型美觀 、 運動時不產生歪斜 、 噪音或卡死現象等特點 。在防護拉板兩端粘貼 厚橡膠密封墊 ,用于緩沖和密封 。
