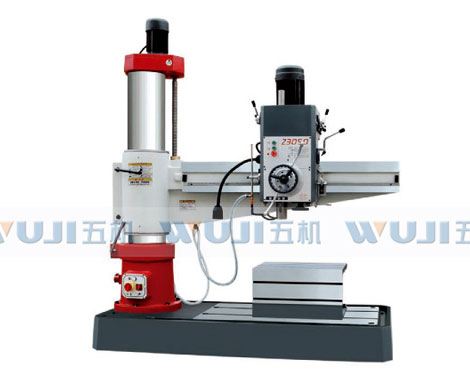

主要技術參數 | Z3050×16 | Z3050×16A | Z3050×16/Ⅱ |
(機械鎖緊,機械變速) | (機械鎖緊,機械變速) | (液壓鎖緊,機械變速) | |
鉆孔最大直徑 (mm) | 50 | 50 | 50 |
主軸端面至工作臺距離 (mm) | 260-1150 | 260-1150 | 260-1150 |
主軸中心至立柱母線距離 (mm) | 360-1600 | 360-1600 | 360-1600 |
主軸行程 (mm) | 220 | 340 | 300 |
主軸錐孔(莫氏) | 5 | 5 | 5 |
主軸轉速范圍 (rpm) | 38-1220 | 38-1220 | 38-1220 |
主軸轉速級數 | 12 | 12 | 12 |
主軸進給量范圍 (mm/r) | 0.10-0.56 | 0.10-0.56 | 0.10-0.56 |
主軸進給量級數 | 6 | 6 | 6 |
搖臂回轉角度 ( °) | 360 | 360 | 360 |
主電機功率 (kw) | 4 | 4 | 4 |
升降電機功率 (kw) | 1.5 | 1.5 | 1.5 |
機床重量 (kg) | 3000 | 3000 | 3200 |
外形尺寸 (mm) | 2170×950×2450 | 2170×950×2450 | 2170×950×2550 |
