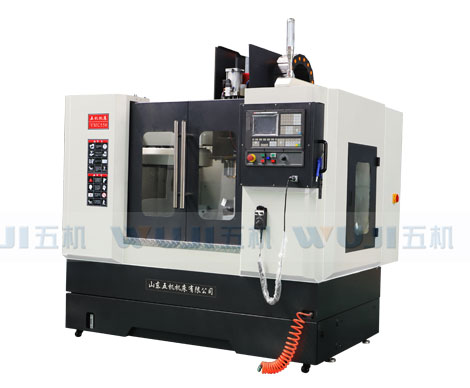

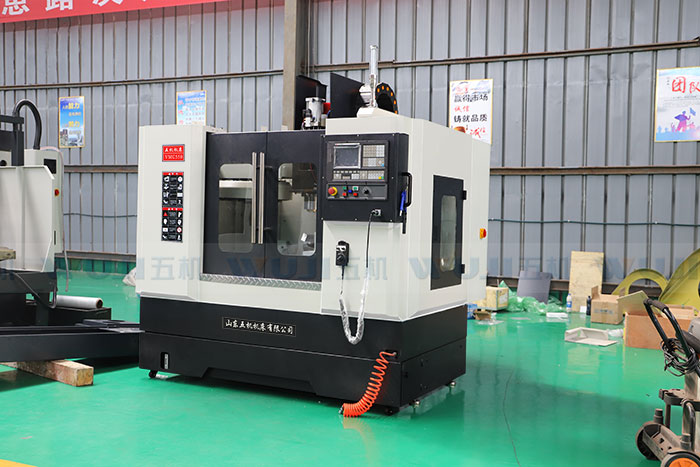

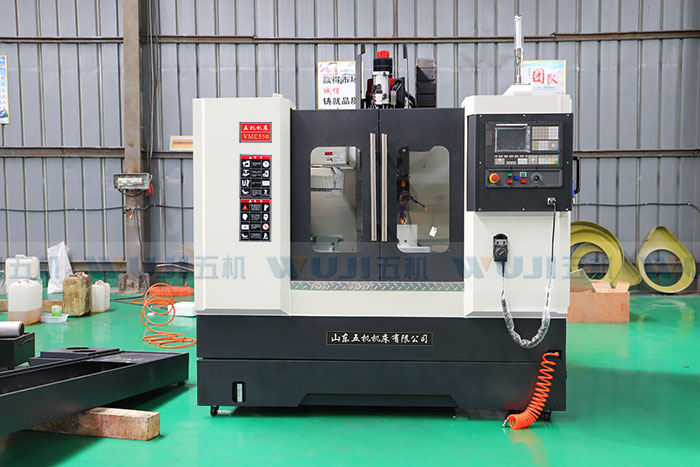

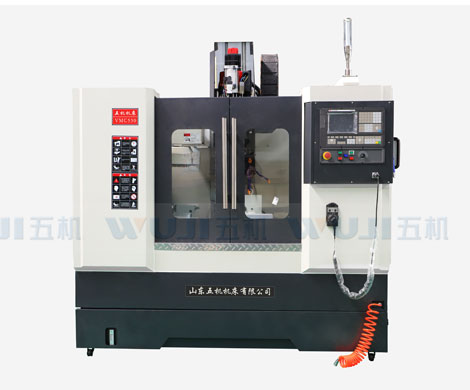

VMC550加工中心技術參數：
|
型號 |
VMC550 |
|
|
行程 |
||
|
X軸 |
500mm |
|
|
Y軸 |
400mm |
|
|
Z軸 |
455mm |
|
|
主軸端面至工作臺 |
45-500mm |
|
|
主軸中心至立柱導軌 |
460mm |
|
|
進給 |
||
|
X軸快速移動 |
15m/min |
|
|
Y軸快速移動 |
15m/min |
|
|
Z軸快速移動 |
15m/min |
|
|
切削進給 |
1-5000mm/min |
|
|
工作臺 |
||
|
工作臺面積 |
380×620mm |
|
|
最大承重 |
250Kg |
|
|
T型槽 |
3-16-110mm |
|
|
主軸 |
||
|
轉速 |
8000rpm |
|
|
主軸錐孔 |
BT30 |
|
|
拉釘 |
MAS-P30T-Ⅰ |
|
|
拉刀力 |
6KN |
|
|
主電機功率 |
3.7/5.5KW |
|
|
刀庫 |
||
|
類型 |
圓盤式 |
|
|
刀位 |
20 |
|
|
最大刀具直徑 |
60/100mm |
|
|
最大刀具長度 |
200mm |
|
|
最大刀具重量 |
5Kg |
|
|
重量 |
3200Kg |
|
550立式加工中心主要配置：
1..樹脂砂鑄件，三線軌（或根據客戶要求配置二線一硬/三硬軌）。
2.三軸滾柱線軌(臺灣上銀)。
3.精密鎖緊螺母(臺灣盈熙)。
4.臺灣產主軸（臺灣羅翌、臺灣健椿、臺灣丹銓）
5.臺灣產增壓缸（尚品）。
6.進口軸承（日本NSK、德國FAG）。
7.國產優質聯軸器。
8.X、Y、Z(下)不銹鋼導軌防護。
9.進口電子潤滑泵（日本河谷）。
10.國產冷卻系統含水泵、水箱。
11.氣動元件（亞德客）。
12.可選配：自動螺旋排屑功能。

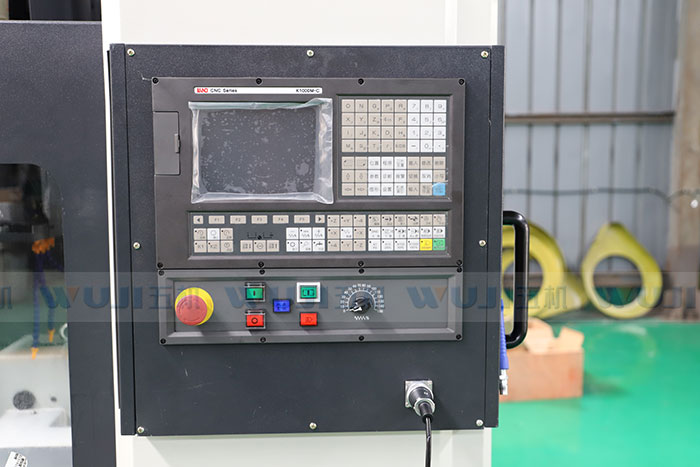

13.系統品牌可選：FANUC、廣數、西門子、凱恩帝、三菱。

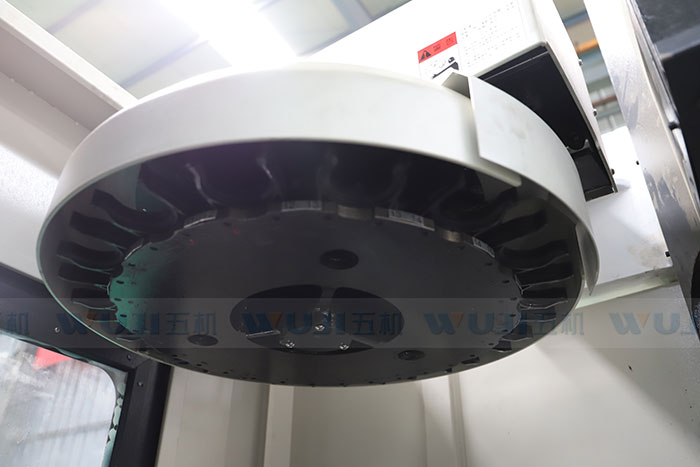

14.圓盤式刀庫BT40-T24(臺灣岡田)。
15.帶主軸油冷功能，中心吹氣。
16. 中間繼電器：SCHNETDER（施耐德）
選擇配置
|
選擇配置 |
|
|
系統 |
FANUC 0imateMD；三菱M80A/B；臺灣新代 |
|
刀庫 |
臺灣12/16/24把斗笠式刀庫可選配圓盤 |
|

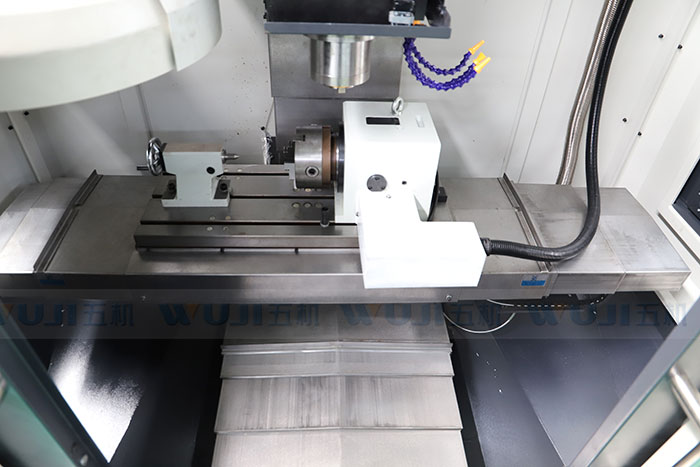

第四軸 |
數控分度頭 |
|
數控回轉盤 |
機床性能
◆優質鑄件：全機采用GB300 高級樹脂砂造型鑄件，經回火處理及振動與自然時效處理消除內應力。
◆超寬底座：一體成型鑄件，提供最穩固的荷重支撐能力，加上導水盤設計，切削液不外漏。
◆人字型立柱：加寬結合面跨距，提升機床剛性。

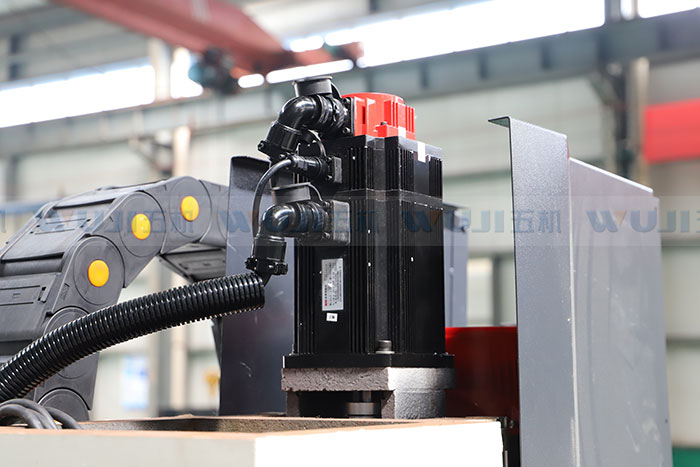

◆Y軸馬達後置：縮短上下工件間距，提升加工便利性。
◆臺制P3級滾珠螺桿：采用臺制P3級滾珠絲桿，三軸采用臺制6螺距Φ25滾珠螺桿，三軸最高位移速度可達12m/min（選配），保證軸向運行精準度。
◆臺制伸縮護罩：三軸采用不銹鋼板制護罩，延長使用壽命，Y軸后護罩采用單片式人字型及全軌支撐，達到有效防護易於排屑，便於維修。
◆內藏式配重：配重附導桿，上下移動時配重不晃動。
◆機體油水分離：機體油水分離設計,斜角排屑口與沖屑全方面設計，集結機體剛性，排屑容易及切削液不易發臭不外漏等眾多優點。

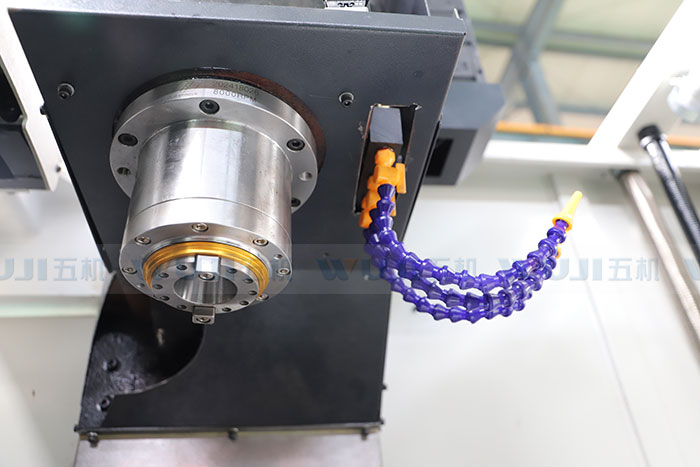

◆臺制主軸：采用P4級軸承組裝主體，確保各轉速的低震動，采用高剛性，高精度臺制主軸，。
◆管線內藏式：避免鐵屑及切削液侵蝕管線的疑慮。
◆方便加工：可配刀臂式刀庫和第四軸，適合大中小型工件的快速批量生產；亦可選配合適的主軸，執行各種高低硬度等材質工件的微量高速加工，是模具加工應用不可或缺的選擇。
