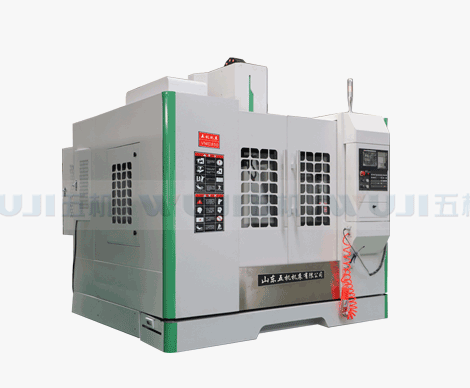

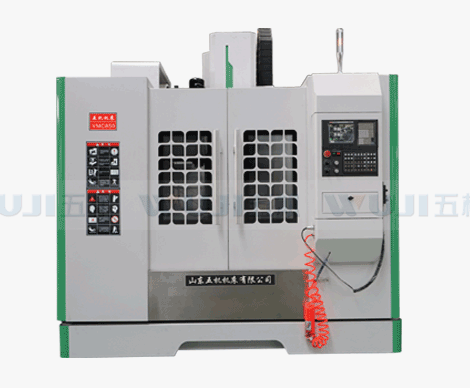

| 機型l | 單位Unit | 參數 |
| 工作臺尺寸 | mm | 500X1000 |
| X/Y/Z軸行程 | mm | 800/500/500 |
| 主軸端至工作臺距離 | mm | 100-600 |
| 主軸中心至立柱距離 | mm | 540 |
| 工作臺最大負重 | kg | 500 |
| 工作臺T型槽 | mm | 5-18-100 |
| X/Y/Z軸快速進給 | m/min | 24/24/16 |
| X.Y.Z軸絲桿規格 | mm | 4016 |
| X.線軌規格 | mm | HGH35 |
| Y.線軌規格 | mm | HGH35 |
| Z.軸 | mm | HGH35 |
| 定位精度 | mm | ±0.0075 |
| 重復定位精度 | mm | ±0.005 |
| 最小定位單位 | mm | 0.001 |
| 主軸最高轉速 | rpm | 8000 |
| 主軸端錐度 | mm | BT40 |
| 圓盤式刀庫 | pcs | 24T |
| 控制器系統 | / | KND |
| 主軸電機功率 | KW | 7.5/11 |
| 氣壓要求 | Kg/Cm2 | 6 |
| 電力消耗 | kva | 20 |
| 機床重量 | Kg | 5500 |
| 外形尺寸約 | mm | 2600×2360×2700 |

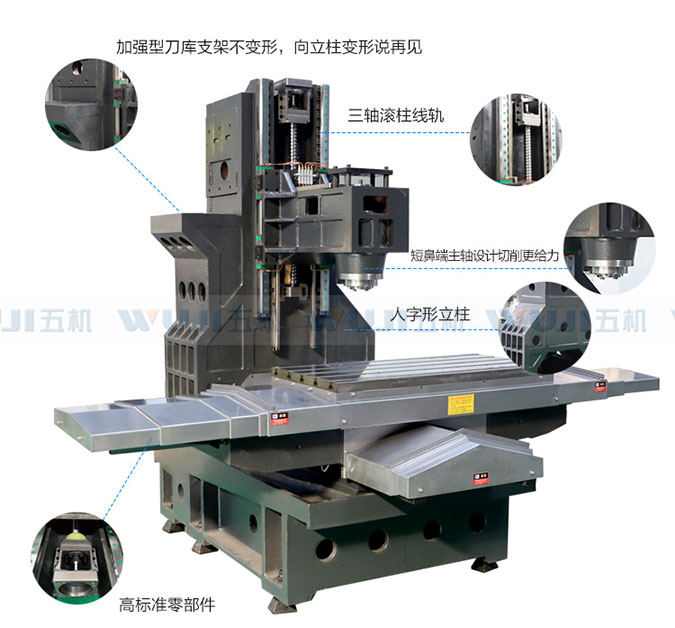

主要配置：
1..樹脂砂鑄件，三線軌（或根據客戶要求配置二線一硬/三硬軌）。

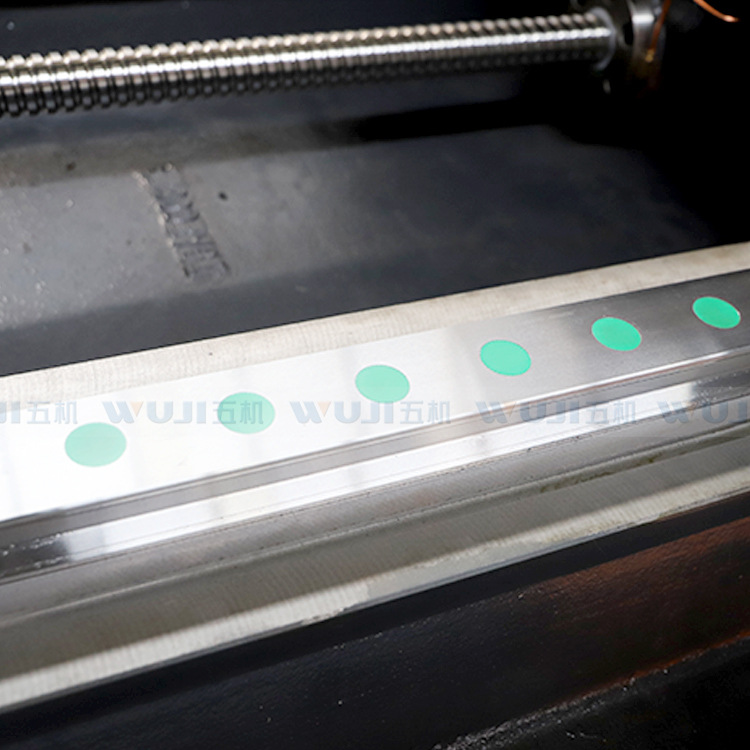

2.三軸滾柱線軌(臺灣上銀)。

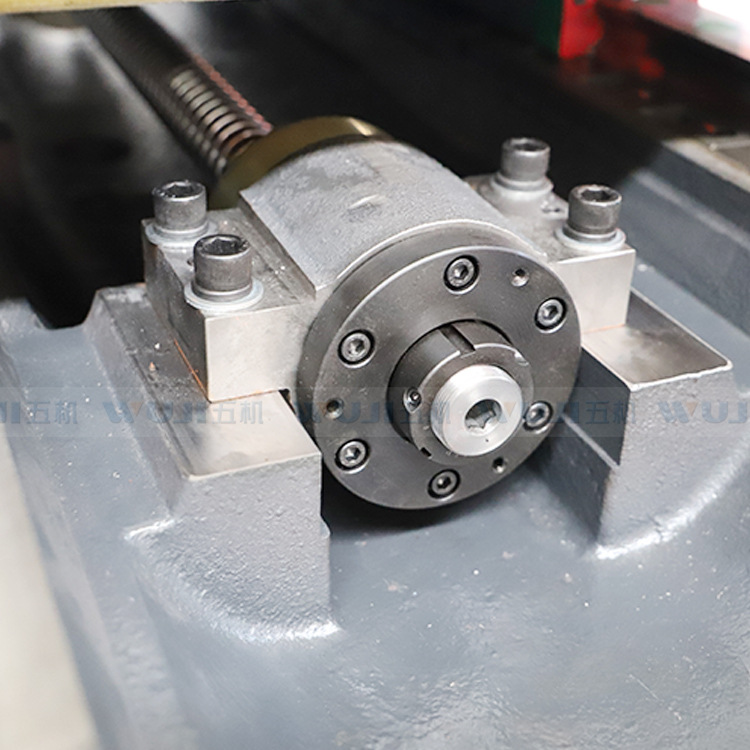

3.精密鎖緊螺母(臺灣盈熙)。

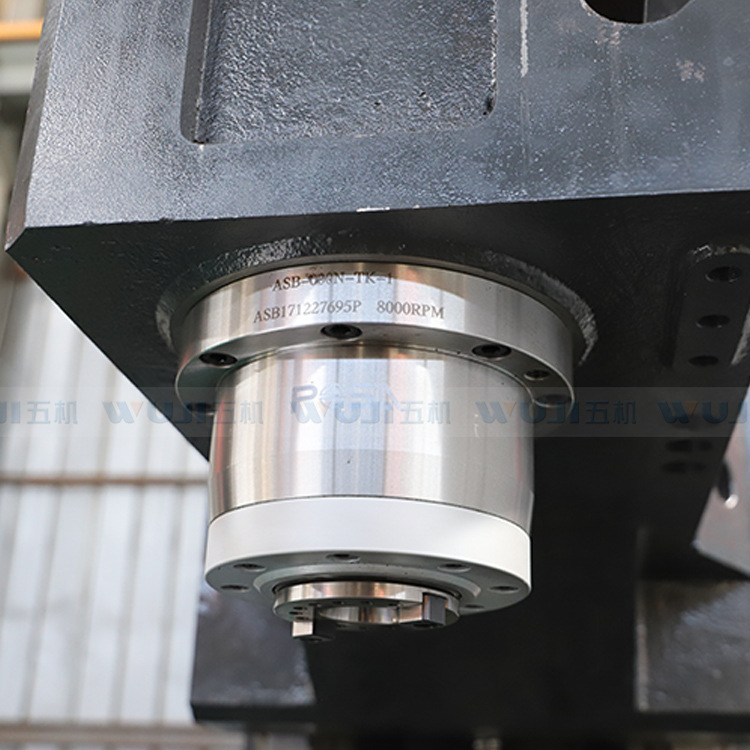

4.臺灣產主軸（臺灣羅翌、臺灣健椿、臺灣丹銓）
5.臺灣產增壓缸（尚品）。
6.進口軸承（日本NSK、德國FAG）。
7.國產優質聯軸器。
8.X、Y、Z(下)不銹鋼導軌防護。
9.進口電子潤滑泵（日本河谷）。
10.國產冷卻系統含水泵、水箱。
11.氣動元件（亞德客）。
12.可選配：自動螺旋排屑功能。
13.系統品牌可選：FANUC、廣數、西門子、凱恩帝、三菱。

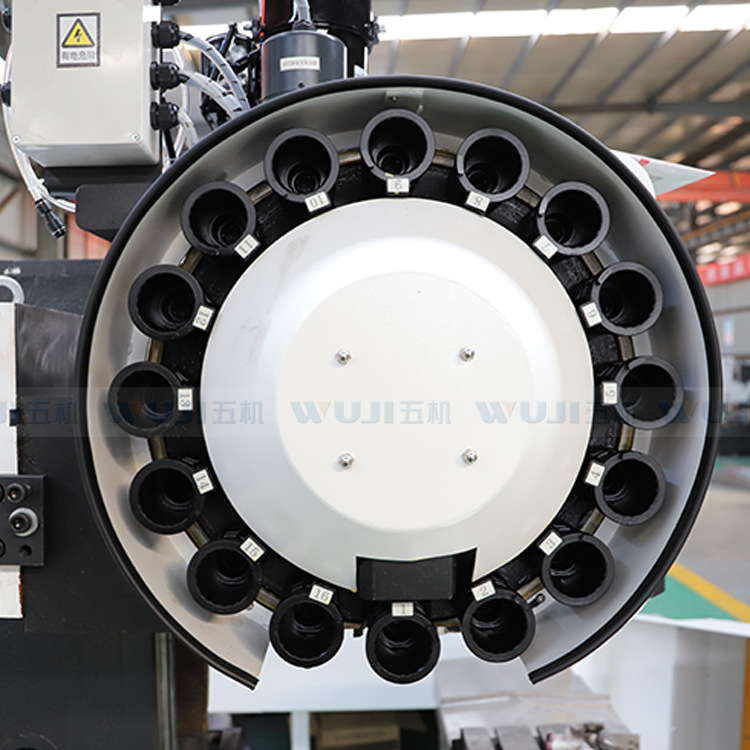

14.圓盤式刀庫BT40-T24(臺灣岡田)。
15.帶主軸油冷功能，中心吹氣。
16. 中間繼電器：SCHNETDER（施耐德）
選擇配置
|
選擇配置 |
|
|
系統 |
FANUC 0imateMD；三菱M80A/B；臺灣新代 |
|
刀庫 |
臺灣12/16/24把斗笠式刀庫可選配圓盤 |
|
第四軸 |
數控分度頭 |
|
數控回轉盤 |
